支柱絕緣子彎曲試驗機如何計算彎曲負荷強度？

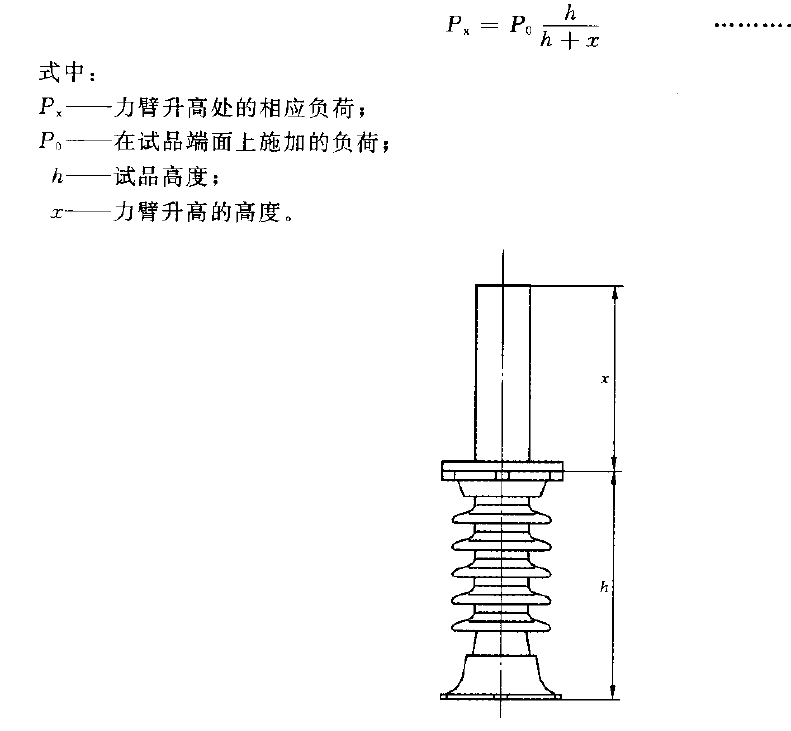

    支柱絕緣子彎曲負荷測試機試樣應直立地固定在支柱絕緣子彎曲試驗機上(當試品自重可以忽略不計時，允許水平安裝。水平安裝使用的試品，當采用水平安裝試驗時，應考慮試驗結果的等效性)。試驗機安裝支承麵尺寸應不小於試品安裝麵尺寸。當試品安裝麵有二個或二個以上的安裝孔時，安裝時應使其中兩個相鄰安裝孔軸線所組成的麵垂直於力的方向(在特殊情況下，可按實際使用時的受力方向)。當試品由多個元件組成時，允許在每一元件裝上相應長度的剛性延伸件進行試驗(如圖2)使其受到相應的比較大應力。用延伸件的試驗方法，也適用於試品力臂升高試驗。力臂升高處的彎曲負荷按下式計算:

用適當直徑的鋼索或拉杆緊貼在試品自由端安裝麵上(鋼索直徑或拉杆厚度應不超過1，並應使施加的負荷通過試品軸線，且與其垂直。
