線路絕緣子彎曲負荷測試機安裝試樣方法

線路絕緣子彎曲負荷測試機安裝試樣方法

    a)針式絕緣子

    試品應直立地固定在線路絕緣子彎曲負荷測試機上(當水平安裝時，應考慮試驗結果的等效性)。當僅對絕緣件的彎曲

強度進行試驗時，應采用特製的加強鋼腳，將絕緣件固定好。

    b)線路柱式絕緣子

    試品應帶有安裝用的整套金屬附件，直立地安裝在線路絕緣子彎曲負荷測試機上(當采用不同安裝角度進行安裝時，應

考慮試驗結果的等效性)，試驗機安裝支承麵尺寸應不小於試品安裝麵尺寸。

    C瓷橫擔絕緣子

    試品按使用狀態固定在試驗機上(當水平安裝時，應考慮試驗結果的等效性)，試驗機安裝支承麵尺

寸應不小於試品安裝麵尺寸，全瓷式橫擔絕緣子應在安裝麵兩側麵墊以厚} mm^} 2 mm的軟性緩衝墊

片，安裝用螺栓應有足夠的剛度，使在試驗中不發生明顯的彎曲變形。

    d)蝶式和線軸式絕緣子

    試品按近似正常使用的情況安裝在線路絕緣子彎曲負荷測試機上，安裝試品用的加強穿釘應有足夠的剛度，使在試驗中

不發生明顯的彎曲變形。

    e)交流牽引線路用棒形瓷絕緣子

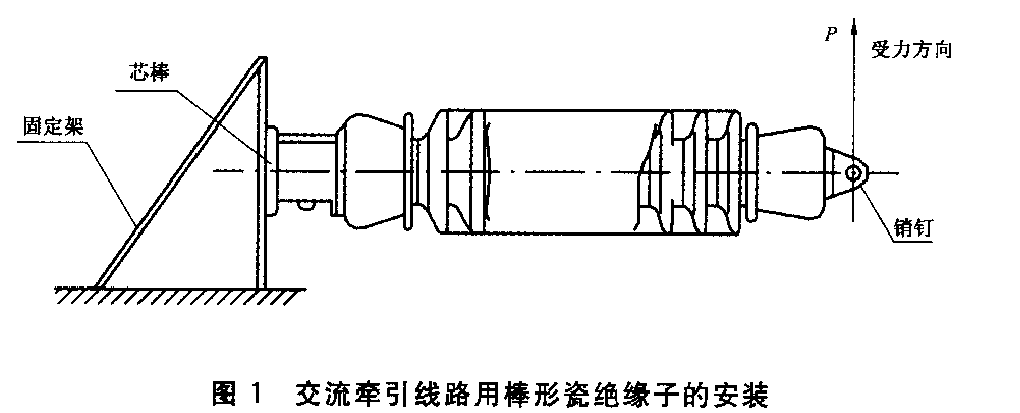

    試品的安裝按圖1所示，將.上帽孔套在試驗夾具的芯棒.上，並用U形卡箍壓板固定。

線路絕緣子負荷施加方式：

對a.b,c),}四類絕緣子，用直徑小於試品線槽寬度的鋼索套在試品線槽上，並應使施加的負荷通過試品軸線，且與其垂直

    對線夾型b)類絕緣子，負荷應施加在線夾上，負荷施加點和方向盡可能與實際使用情況一致。



對e)類絕緣子，在試品下帽角耳孔內穿銷釘，用鋼絲繩套在銷釘上，施加彎曲負荷，施加負荷方向

應與上帽缺口的朝向相反，負荷方向應與試品的軸線垂直且和試品軸線在同一平麵內。
