灰鑄鐵拉伸強度試驗機測試時如何取樣

適用範圍：

JBT 7945 的本部分規定了灰鑄鐵材料拉伸試驗用試樣、試驗設備、試驗環境、試驗程序、性能測定和試驗報告。

本部分適用於室溫拉伸載荷條件下，灰鑄鐵材料的抗拉強度。

依據標準：

GBT  8170 數值修約規則與極限數值的表示和判定

GBT  12160 單軸試驗用引申計的標定

GBT  16825.1 靜力單軸試驗機的檢驗第1部分拉力和壓力試驗機測力係統的檢驗與校準

GBT  228.1  金屬材料 拉伸試驗  第1部分 室溫試驗方法

GBT  9439  灰鑄鐵件

取樣方法：

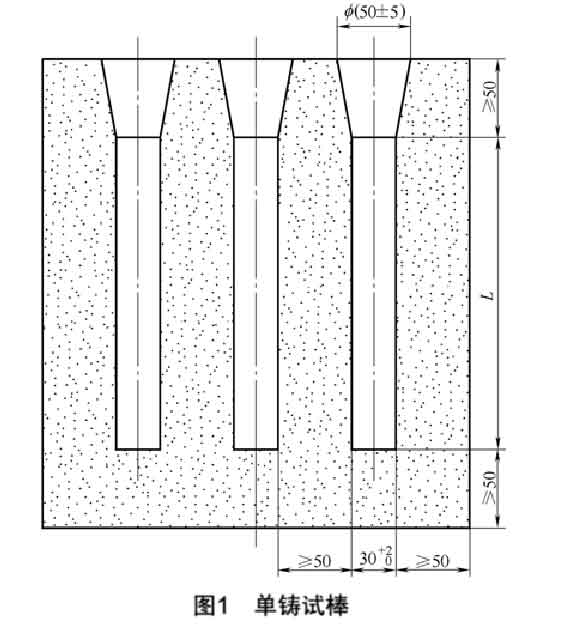

1、單鑄試棒根據GBT 9439的規定進行澆注，試棒的長度L根據拉伸試樣的長度確定。

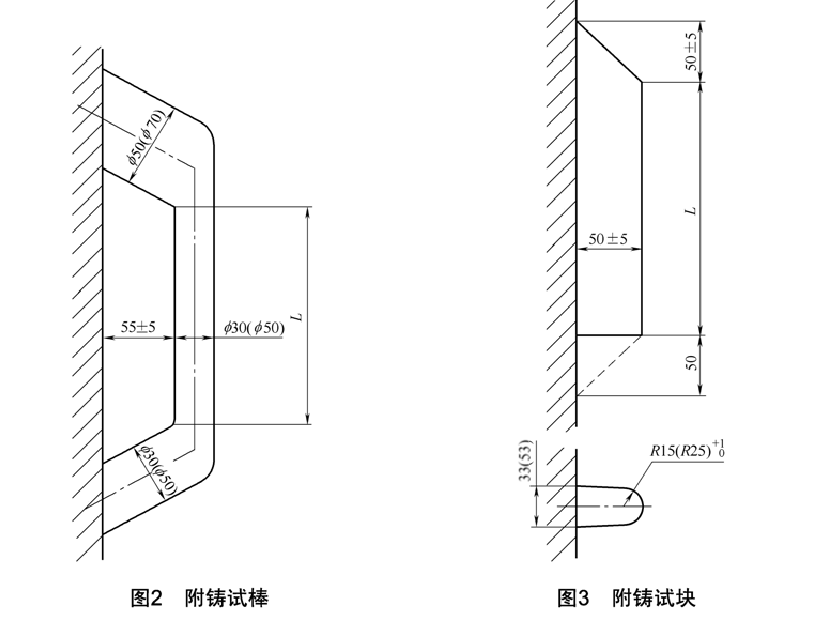

2、附鑄試棒

當鑄件壁厚超過20mm而重量又超過2000kG時，也可采用與鑄件冷卻條件相近的附鑄試棒加工成的試樣進行拉伸試驗。



附鑄試棒與附鑄試塊應按GBT9439的規定進行澆注。試棒與試塊的長度L根據拉伸試樣的長度確定。

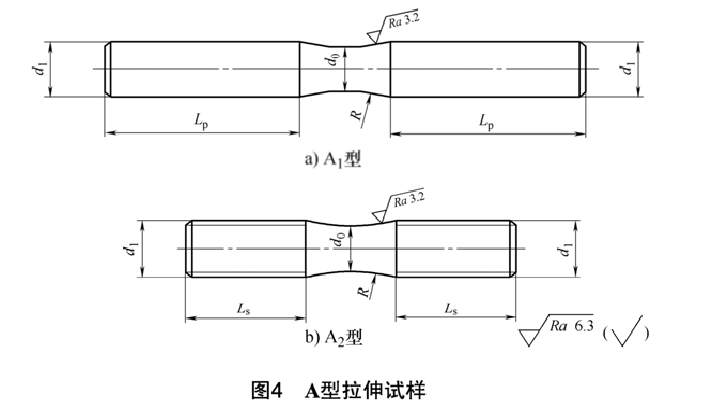

3、拉伸試樣規定

拉伸試樣的型式可采用規格



單鑄試棒與附鑄試棒試驗時，應采用平行段直徑為20mm的拉伸試樣，本體試樣根據試驗機夾具類型，其兩端夾持部分可以加工成螺紋型式或采用光滑型式。
