如何選擇金屬薄板反複彎曲試驗機

如何選擇金屬薄板反複彎曲試驗機

一般要求

反複彎曲試驗使用的試驗機應符合圖1所示的原理，並能記錄彎曲次數。

圓柱支輥和夾塊

圓柱支輥和夾塊應具有足夠的硬度，圓柱支輥應可更換。

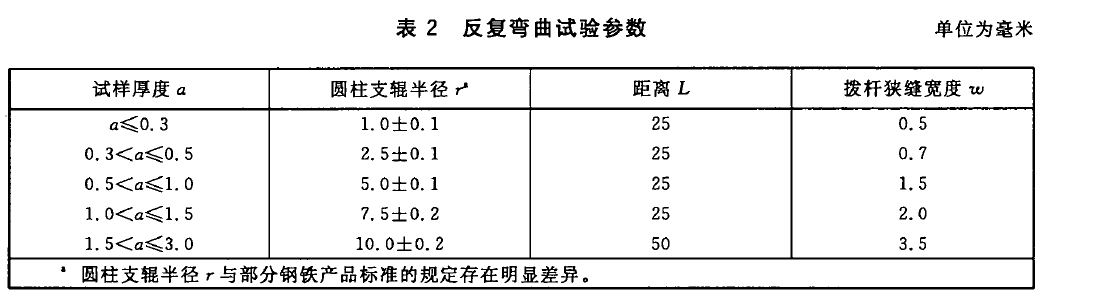

圓柱支輥半徑應符合相關產品標準的要求。如未規定具體要求，圓柱支輥半徑應符合表2的規定。



3、兩個圓柱支輥軸線應相互平行並在同一水平麵內，且垂直於彎曲平麵，其平行度不超過

0. 1 mm

4、夾塊的夾持麵應稍微凸出於圓柱支輥，但不超過0. 1 mm，即測量兩圓柱支輥的曲率中心連線上試樣與圓柱支輥間的間隙不大於0.1 mm

5、夾塊的頂麵應低於兩圓柱支輥曲率中心連線。當圓柱支輥半徑不大於2. 5 mm時，y值為1. 5 mm;當圓柱支輥半徑大於2. 5 mm時，y值為3. 0 mm(即r鎮2.5 mm,y=1.5 mm;r}2.5 mm,y=3 mm)

6、圓柱支輥頂部至撥杆底部的距離L應符合表2的規定。

彎曲臂及撥杆

對於各種尺寸的圓柱支輥，彎曲臂的轉動中心軸至圓柱支輥頂部的距離均為1. 0mm

撥杆狹縫的寬度w應符合表2的規定。
