金屬材料抗彎強度測試機如何檢測塑形變形

金屬材料抗彎強度測試機如何檢測塑形變形

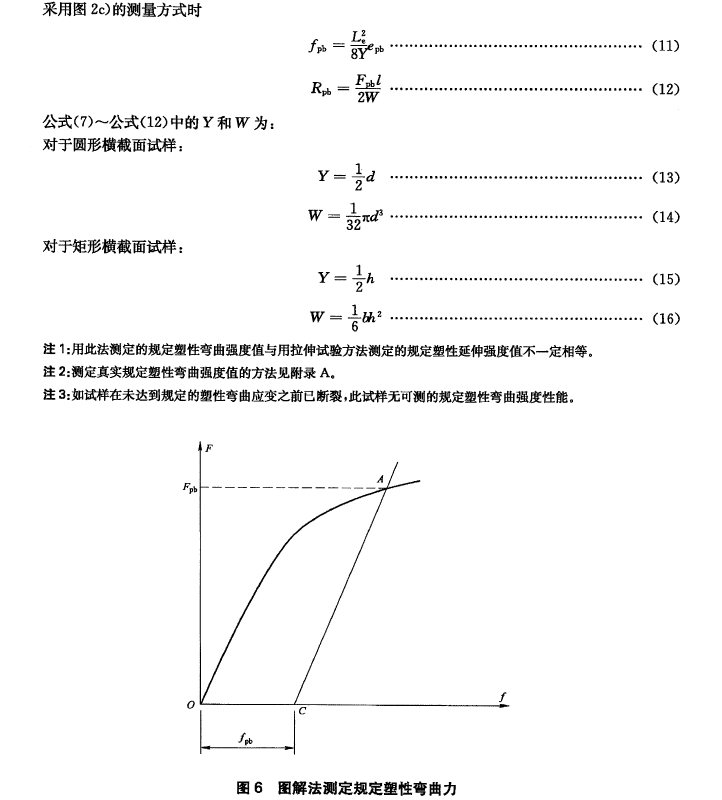

1、使用圖解方法進行測定。將試樣對稱地安放於彎曲試驗裝置上，對試樣連續施加彎曲力，采用自動方法記錄彎曲力撓度曲線。在曲線圖的撓度軸上取C點，C點與原點O的距離相應於達到規定塑性彎曲應變(enb)時的撓度九。根據所采用的測量方式，九按公式((7)、公式(8)、公式(10)或公式(11)計算。過C點作彈性直線段的平行線〔A交曲線於A點，A點所對應的力為所測規定塑性彎曲力FPu，見圖6.規定塑性彎曲強度按式公式((9)或公式(12)計算:
