精細陶瓷抗彎強度試驗設備如何取樣

精細陶瓷抗彎強度試驗設備如何取樣

1試樣尺寸

1試樣的機加工

    試樣的尺寸在已標明。梁試樣的橫截麵的長寬公差為士D. 2 mm。縱向表麵平行度公差為0.015nm自然燒結或熱處理過的試試樣的尺寸可能會跟所規定的有差異，但凡與規定有偏離，都應在報告中注明。

試樣的加工處理

概述

    試樣外表加工可有不同的選擇。至少受拉麵的兩條長邊緣應像圖3那樣進行倒角。建議所有的四

個長的側麵都要拋光研磨。在各種的情況中，試樣的末端表麵不需要特殊處理。雖然表麵的處理過程

不是本標準的主要部分，但建議對表麵的粗糙度進行測量和報告。

自然燒結的試樣(無機械加工)

燒結後的試樣未經過任何機械加工。此時可以用燒結出的試樣直接測試。應在燒結前做表麵的研磨。

注:燒結後試樣特別容易扭曲和翹曲。可能不符合中提出的平行度要求，此時應使用全可調的夾具。

常規的加工

采用常規的加工方法時要力求使樣品的損傷達到比較小(使加工過程導致的表麵損傷和殘餘應力盡可能比較小)。試樣的受拉麵的長邊緣應像那樣倒角處理。

構件匹配

試樣的表麵應與待測構件的表麵有相同的加工工序。測試報告中應包括詳細的試樣加工步驟。特別磨料(樹脂的、金屬的、玻璃的還是其他的)和每次循環的磨削量。試樣的長棱應像圖3中那樣倒角處理。

基本的加工方式

如果加工程序難以實現，則可以使用下麵的工序。

注:下麵提到的加工工序隻是一個參考。此方法的目的是把陶瓷的加工損傷和殘餘應力消除到比較小。對於某些材 料，更快和更多的切削量可能更適合。相反，某些特別脆的材料要求更少的切削量。

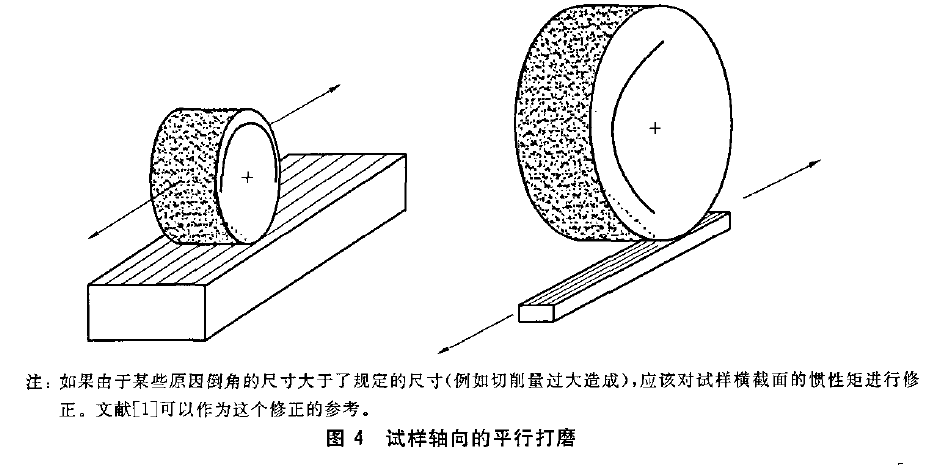

試樣應像圖4那樣縱向放置



所有的研磨都應在冷卻液下進行，保證工作麵和砂輪都能受到冷卻液的作用。研磨應分兩個階段進行，研磨材料應由粗到細。

粗糙麵的打磨應采用金剛石的砂輪，砂輪的圓周誤差應小於等於D. 03 mm，粗細不應超過0.0120mm，每次研磨深度不應超過0.03mm。

比較後的研磨應用金剛石的細砂輪，模數在0. 045 mm，每次打磨的深度不應大於0.0025 mm。總共應把材料表麵至少磨掉0.06mm。在樣品的對麵要進行同樣的工序。

長棱邊應像圖那樣倒角45“比較深為0.12mm士0. 03 mm同時，也可以被倒成圓角，半徑為0. 12 mm士0. 05 mm 倒角的表麵應和比較終陶瓷試樣表麵相當。加工方向應平行於試樣的長度方向。

試樣的比較後尺寸應和圖3保持一致。
