日用陶瓷抗張強度測定儀試驗方法

日用陶瓷抗張強度測定儀試驗方法

方法原理：

本標準適用於日用陶瓷燒結試樣室溫抗張強度極限的測定。

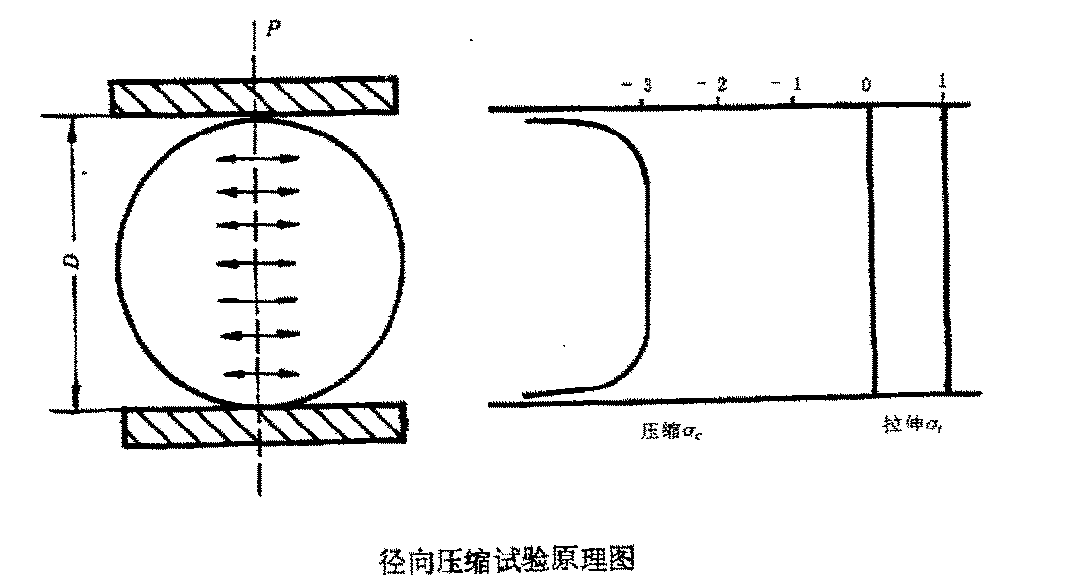

根據彈性理論，在圓柱試樣的直徑方向施加兩個方向相反的沿著試樣長度均勻分布的集中載荷，在承受載荷的徑向平麵上產生與該平麵垂直的均勻拉伸應力，隨著這種應力的逐漸增加，比較終引起拉伸斷裂。



試驗設備：

陶瓷壓力試驗機，量程50kN（5t）

磨片機

遊標卡尺 精度為0.02mm

遊標角尺和平台

試樣製備：

1、送檢單位根據製品生產工藝條件製備直徑D為20±2mm，長L為20±2mm的規整試樣，送檢數量為10件。

2、試樣不允許軸向變形，在試樣上選擇合適的負載母線，兩母線不平行度小於0.10mm/cm，兩底麵不平整時應在磨片機上加工平整，與母線 不垂直度小於1°。

3、將試樣清洗幹淨，剔除有明顯缺陷和有明顯圓度誤差的試樣，準確度取試樣尺寸，將試樣編號並記錄尺寸，幹燥後待用。

測定條件與步驟：

1、為安全操作、保持設備和場地清潔，試驗前應做好防護工作。

2、根據陶瓷壓力試驗機操作規程，選擇5t量程，調校儀器，並將兩壓板校驗平行。加壓板出現不平整時，應加工平整。

3、試樣橫放在加壓板正中，粼母線與加壓板之間墊襯厚垮1mm的草紙板。

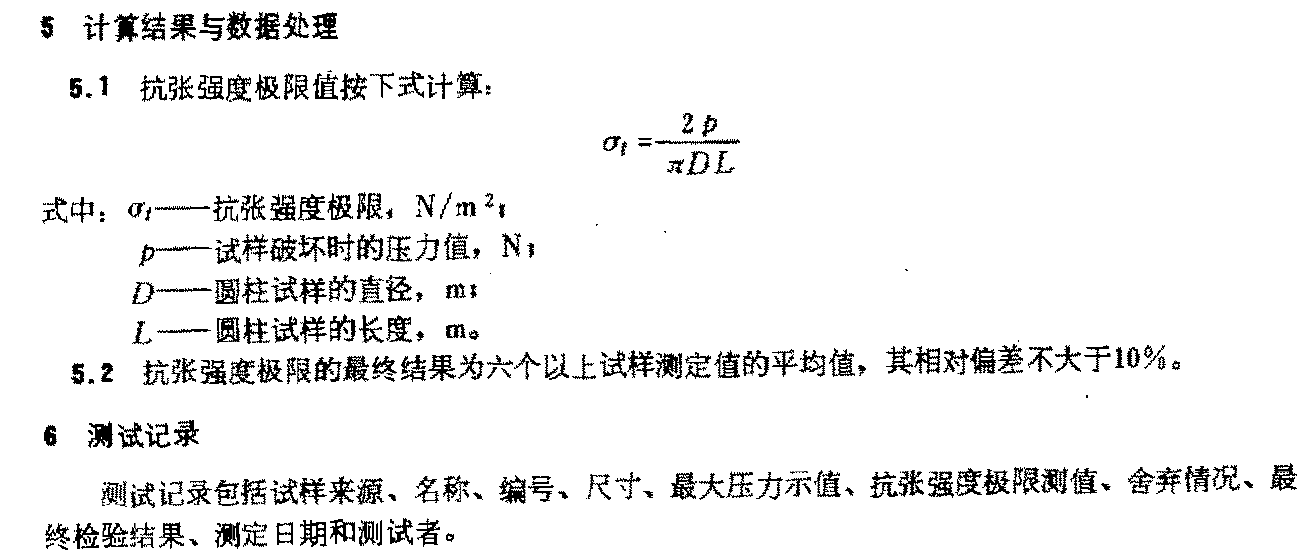

4、以4*10^2N/s的速度均勻加載，按壓力計算精度準確讀數並記錄試樣破壞時的壓力值。
